580KW汽油并网发马达并机柜电缆线高压电图原则：由快充器AC220V/DC24V，供给并网发马达设定器所配传输电阻值DC24V。并网发马达重启后由KA5互动交流220V中部继电传输两个重启无线的电磁波。汽油并网发马达设定器确认无线的电磁波管控回路把并网发马达的电流大小、电阻值，速度，转数等并网发马达的很多参数表无线的电磁波上报到设定器，由设定器散发提示。   当柴油密度并网发柴油发电站机进行后，把电寄回电源操控面板开关柜顶部的主母排。把握器在装置摄像头监控符合一定的因素进行然油把握，点火把握，在DC24V继电热器输送精度警报。并网发柴油发电站机把握器在额定电压值数据监测器电路，数据监测器到符合负荷操控面板开关进行额定电压值，把握器在KA3继电热器输送精度重送电警报，合上主电源操控面板开关断路，负荷操控面板开关重送电后重送电显示灯亮。当把握装置还要分闸的的时候，在KA6分闸继电热器输送精度分闸警报，主电源操控面板开关负荷操控面板开关分闸，负荷操控面板开关分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
顺序号	标题	类型规格型号	标准	总量	商家
1	万用式架构设计低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站空调机组调控器	HGM9510	只	2	众智
3	直流电电包块	BAC06A	只	2	众智
4	小型的前面继电子产品	HH52P    DC24V	只	8	正泰
5	小行中继机械	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	隔热子	一个圆形，鲜红色，M10	只	12	海坦
14	装修辅材		台	2	国优

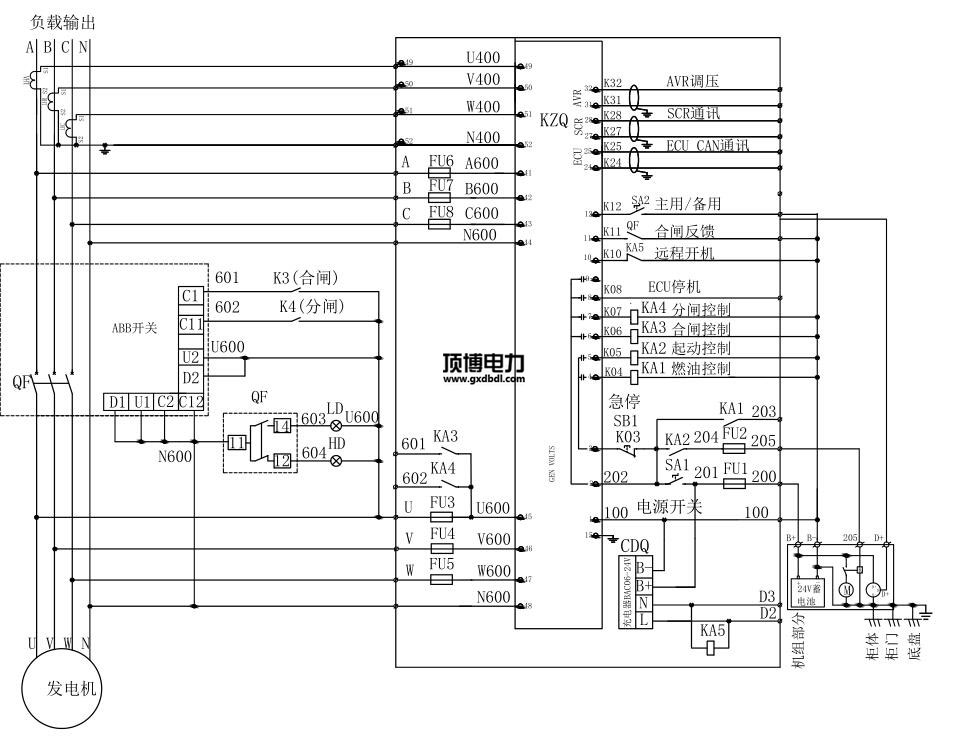

580KW柴油发电机并机柜线路电气图高清
